Диагностика мобильной конусной дробилки RED DRAGON RDHP300-DP: кейс выездного обслуживания
1. Основание и цель работ
Дата выезда: 22 августа 2026 года
Место проведения работ: Ростовская область, г. Каменск-Шахтинский
Объект: Мобильная конусная дробилка RED DRAGON RDHP300-DP
Заводской номер: QQRD30002401
Работы проведены в рамках организации выезда и транспортного обеспечения (перебазирование специалиста и оборудования к месту проведения работ, 1200 км), входной и глубокой технической диагностики системы управления, локализации причины отказа и формирования технического заключения.
Цель работ: выявление причин некорректной работы оборудования, проверка систем управления, датчиков и силовых цепей, а также выработка рекомендаций по восстановлению работоспособности.
Заказчик: ООО «КК СПЕЦТЕХНИКА»
Компания полного цикла в сфере аренды, подрядного дробления и обслуживания спецтехники. Парк насчитывает 11 мобильных дробилок и грохотов. Работает по всей России.
2. Состав оборудования и структура системы управления
Электронные системы управления распределены по трём панелям:
- Совмещена с системой запуска и управления маслостанцией смазки конуса дробилки
- Установлено устройство плавного пуска ESQ-GS7-075 (150 А, 380 В, 75 кВт) для запуска асинхронного двигателя маслостанции АИС 225 М4 (45 кВт, 1500 об/мин)
- Присутствует модуль радио-релейной связи

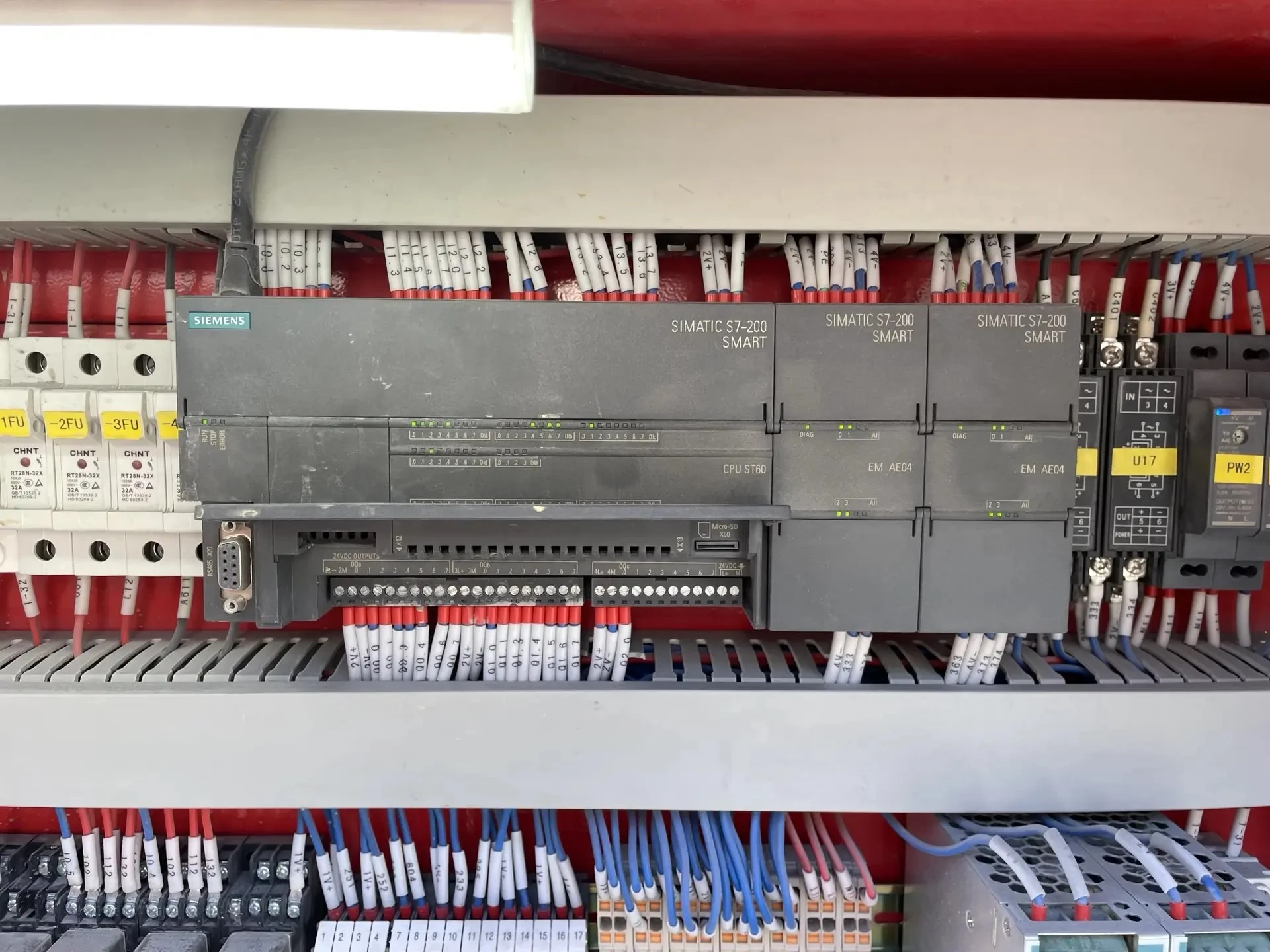

- Контроллер Siemens S7-200 SMART CPU ST60 (арт. 6ES7288-1ST60-0AA0)
- Модуль расширения 6ES7288-3AE04-0AA0 — 4 аналоговых входа
- Промежуточные реле, пускорегулирующая аппаратура
- Графическая панель оператора MCGS TPC1550Ni
- Пульт управления
- Управление главным приводом конусной дробилки и конвейером подачи сырья

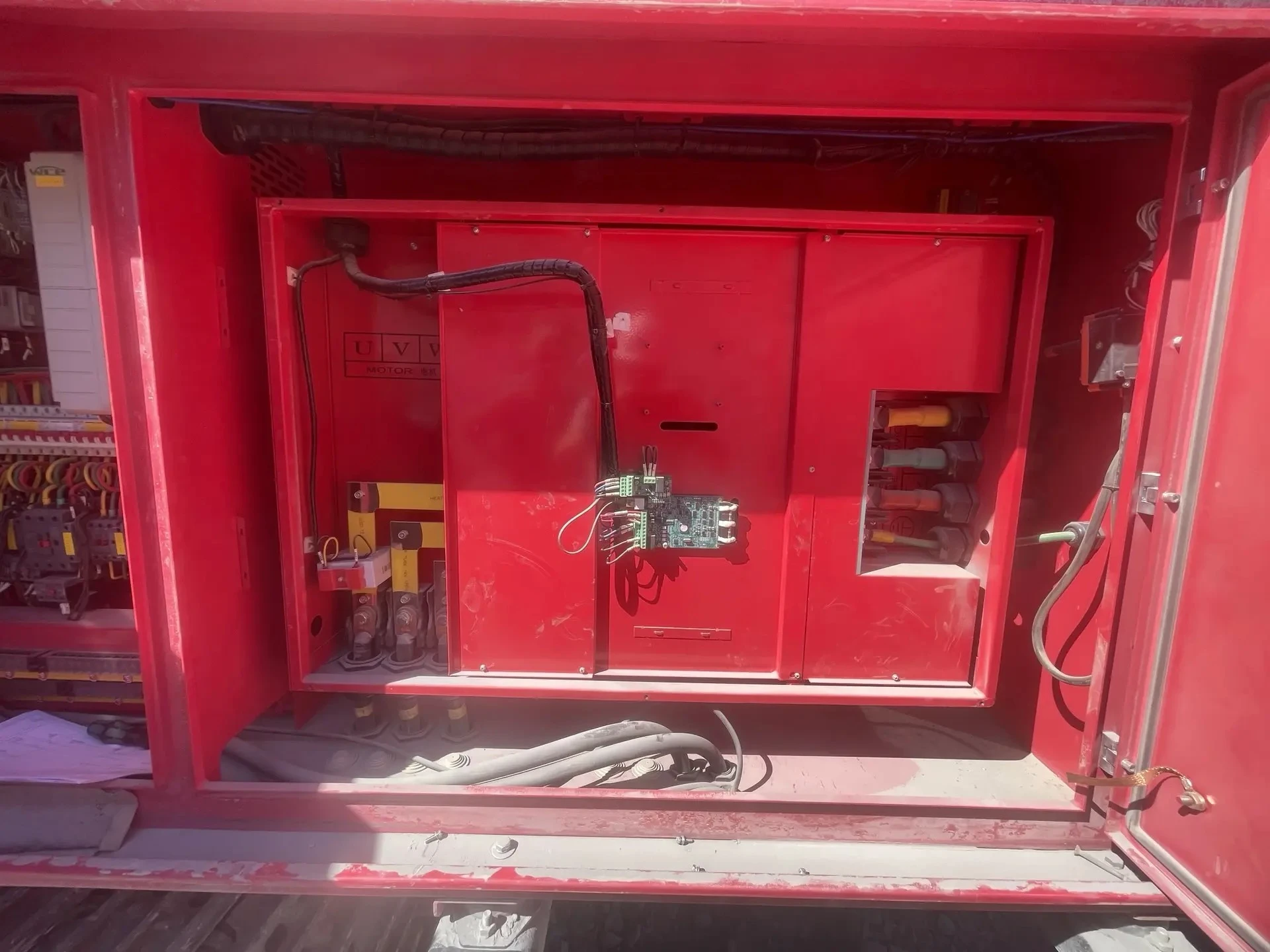

- Преобразователи частоты WCE (шильды отсутствуют)
- Главный привод: асинхронный двигатель LAlq YE3 (250 кВт, 400 В, 1490 об/мин, 440 А)
3. Выявленные неисправности и выполненные работы
Проведено:

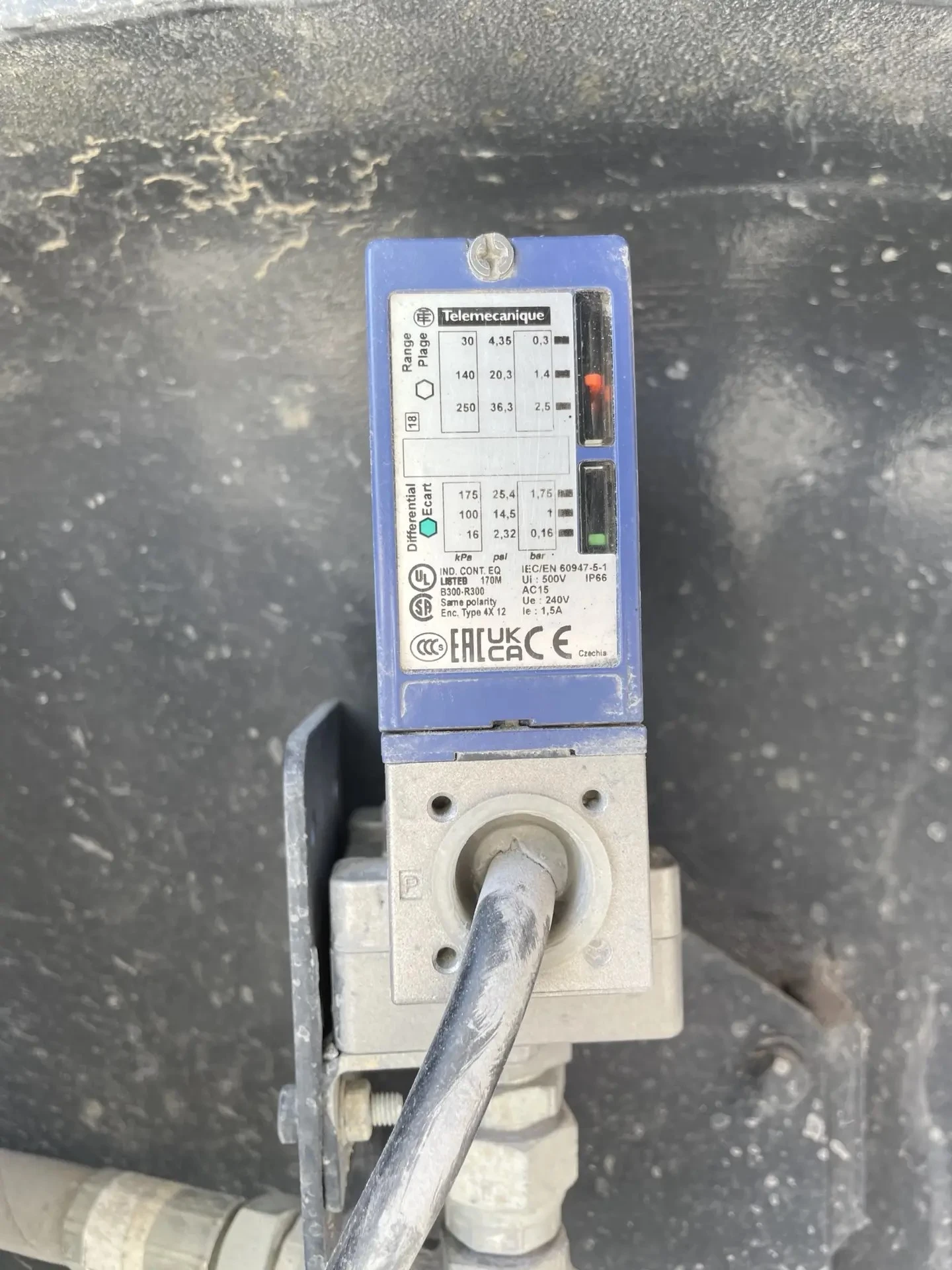

- Диагностика и отстройка механического реле давления XMLB002A2S11
- Настройка уставки срабатывания 1,4 бар (сверка с эталонным манометром)
Рекомендация: Замена реле давления на новые — 2 шт. (арт. XMLB002A2S11)
Проблема:

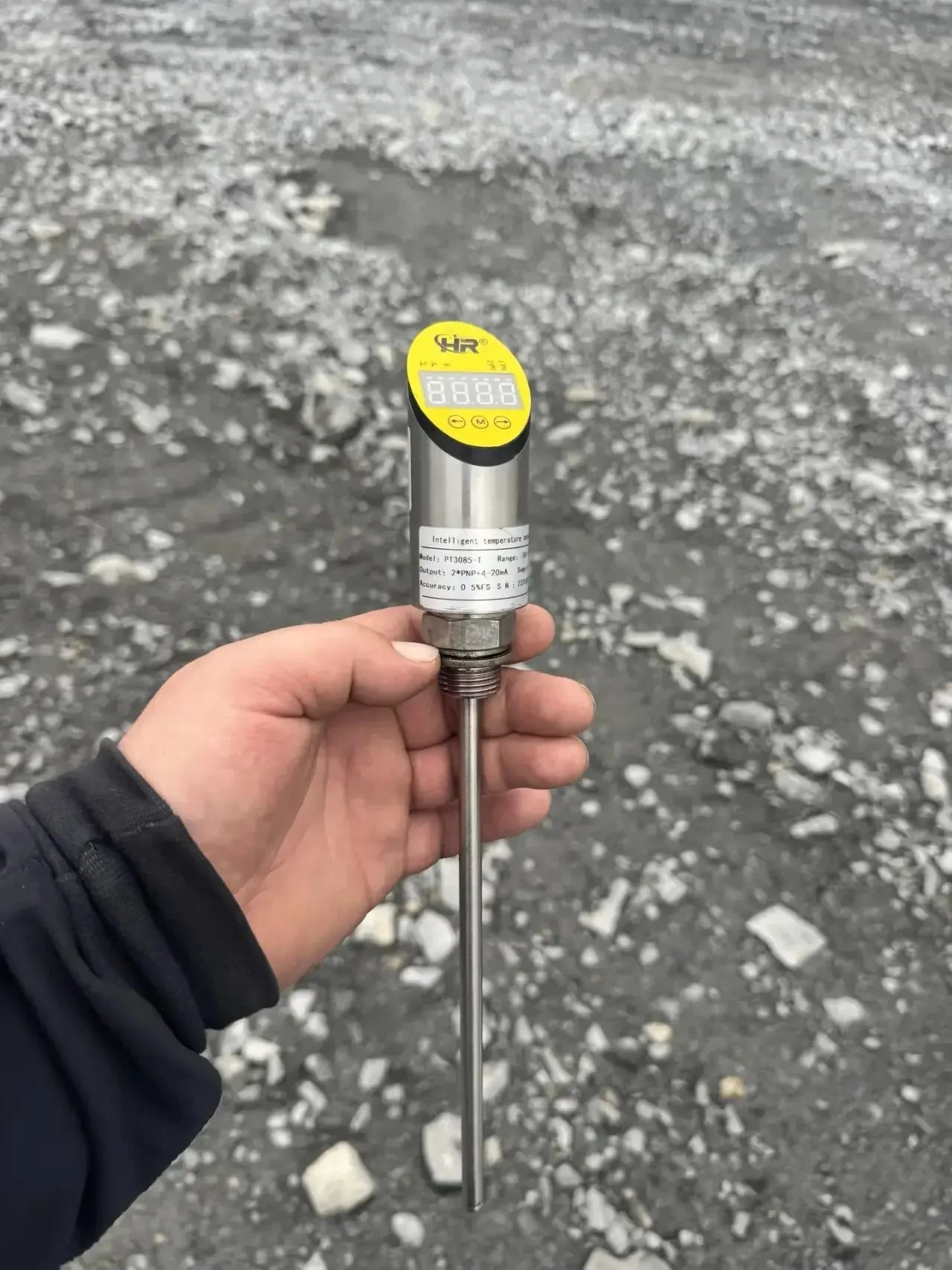

- Заказчиком заменён оригинальный датчик температуры масла HR PT 3085-T (длина активной части — 200 мм) на датчик с длиной активной части 50 мм
- Приводит к занижению показаний температуры и запаздыванию включения вентилятора охлаждения
- Перегрев масла → снижение вязкости → падение давления в системе
- Используется масло с заниженной вязкостью (зимний режим)
Выполнено:
- Реализовано ручное управление вентилятором охлаждения масла
- В основную панель управления внесена корректировка: на реле 1К установлена перемычка между контактами (маркеры проводов 131–132)
- Включение/отключение вентилятора — переключателем S5 на внешней дверце пульта
Рекомендация: Замена датчика температуры на оригинальный с длиной активной части 200 мм — 2 шт. Использовать масло с вязкостью, соответствующей сезону.
Проблема: При остановке конусной дробилки конвейер подачи сырья продолжал работать.
Выполнено:
- Внесена корректировка в схему управления
- Задействованы внутренние реле обоих преобразователей частоты
- Использовано свободное промежуточное реле в панели преобразователей частоты

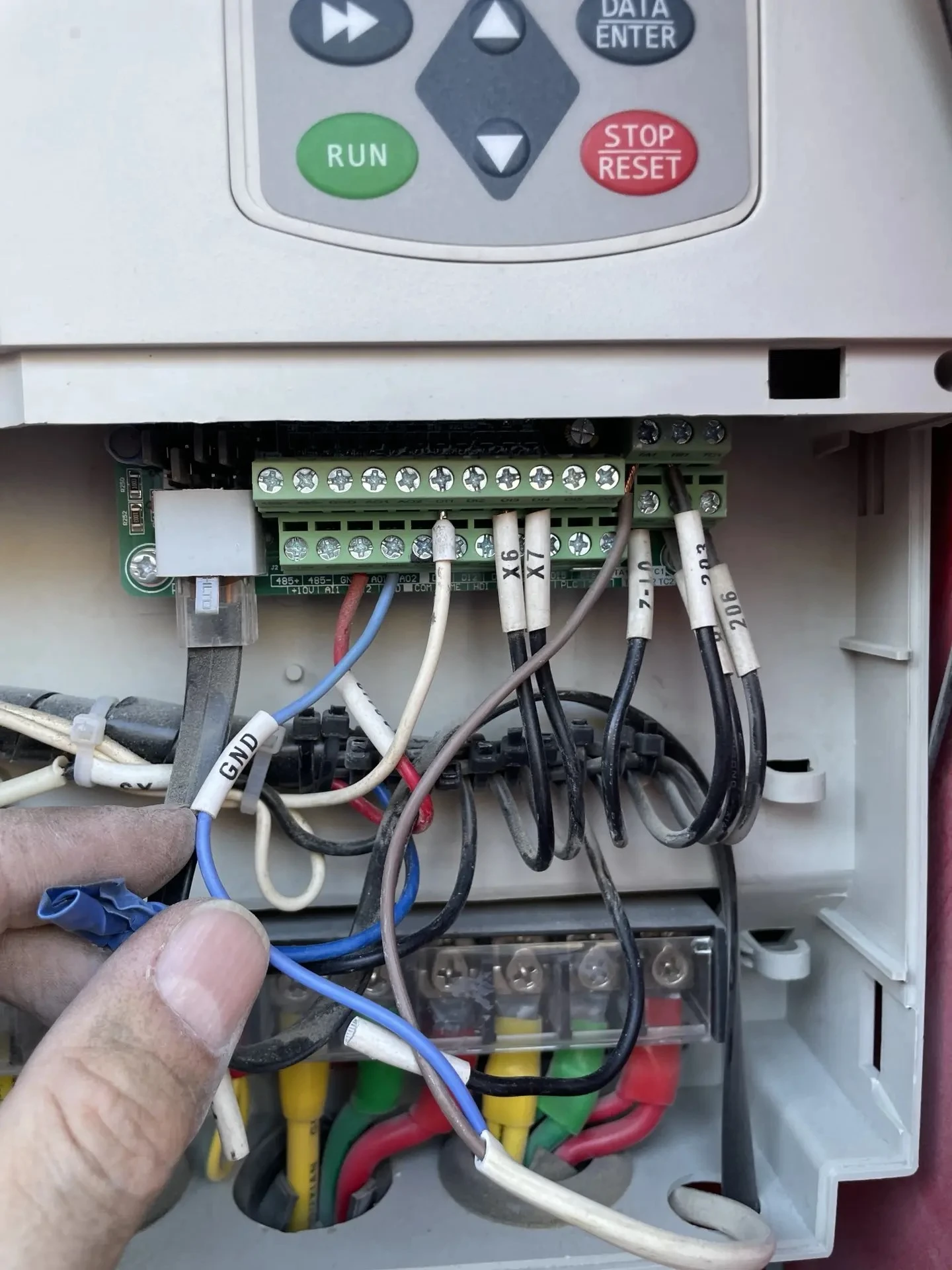

- В ПЧ конвейера питателя изменён параметр b0-02 на 1 (управление с клеммной колодки)
Результат:
- ✓ В ручном режиме — прокрутка конвейера при удержании кнопки
- ✓ В автоматическом — питатель отключается при остановке конусной дробилки
Проблема:
- Для автоматического регулирования скорости подачи сырья требуется восстановить ультразвуковой датчик наличия продукта в камере дробилки
- В настоящее время датчик отсутствует
Идентифицирован как:

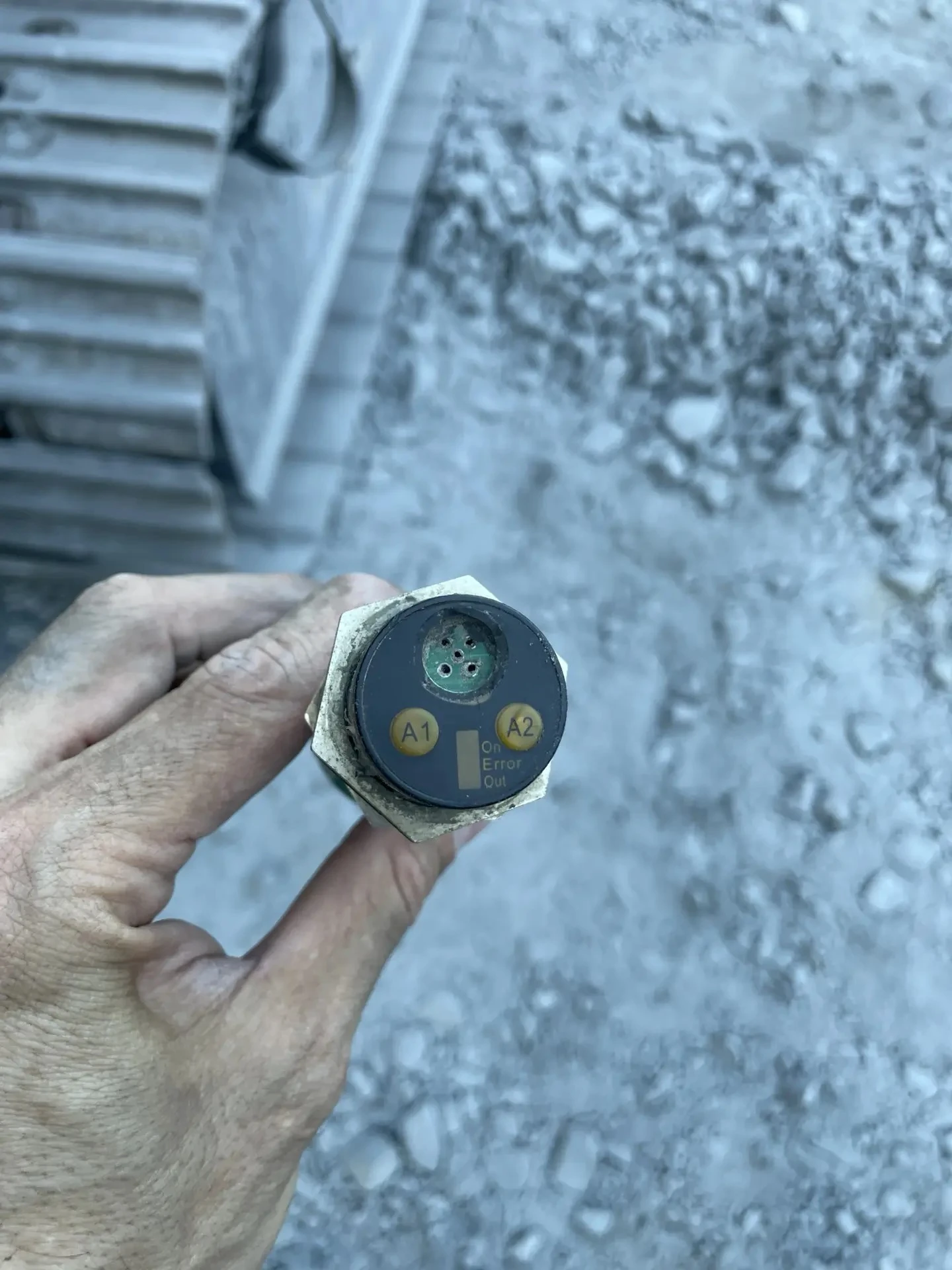

- Pepperl+Fuchs UC4000-30GM-IUR2-V15 (аналоговый выход 4-20 мА, диапазон до 4000 мм)
Рекомендация: Заказать и установить указанный датчик, выполнить настройку и привязку к ПЧ конвейера подачи.
Проблема:

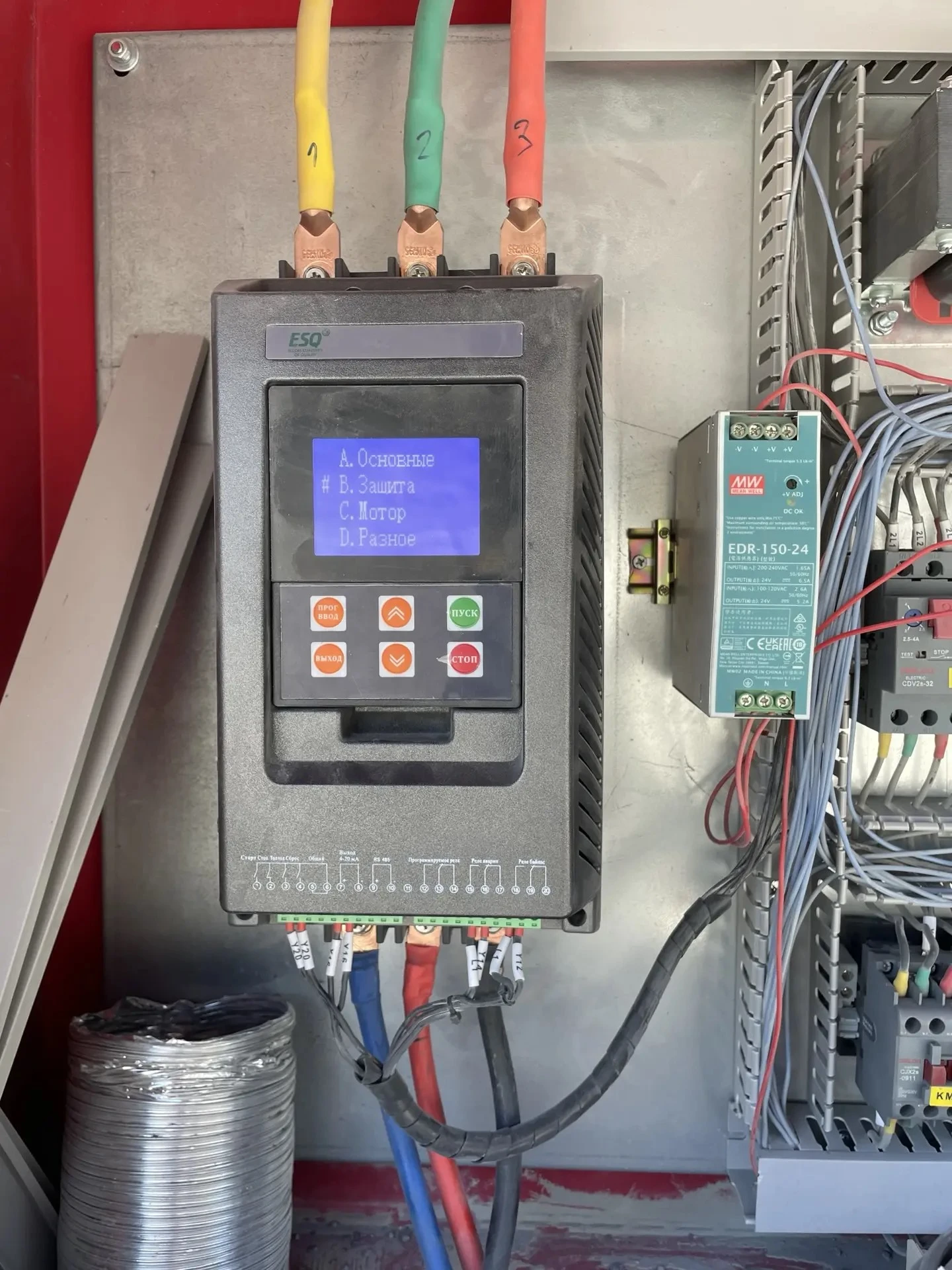

- После замены УПП на ESQ-GS7-075 при запуске ДГУ устройство уходит в ошибку по низкому напряжению
- Сброс ошибки — только после полного запуска генератора и сброса питания УПП
Причина:
- УПП детектирует низкое напряжение в момент запуска генератора, когда он ещё не вышел на полные обороты
- Программный сброс ошибки через внутренние схемы УПП невозможен
Рекомендация: Заменить УПП на частотный преобразователь соответствующей мощности — это обеспечит плавные разгонные характеристики и более высокий уровень защиты.
Проблема:

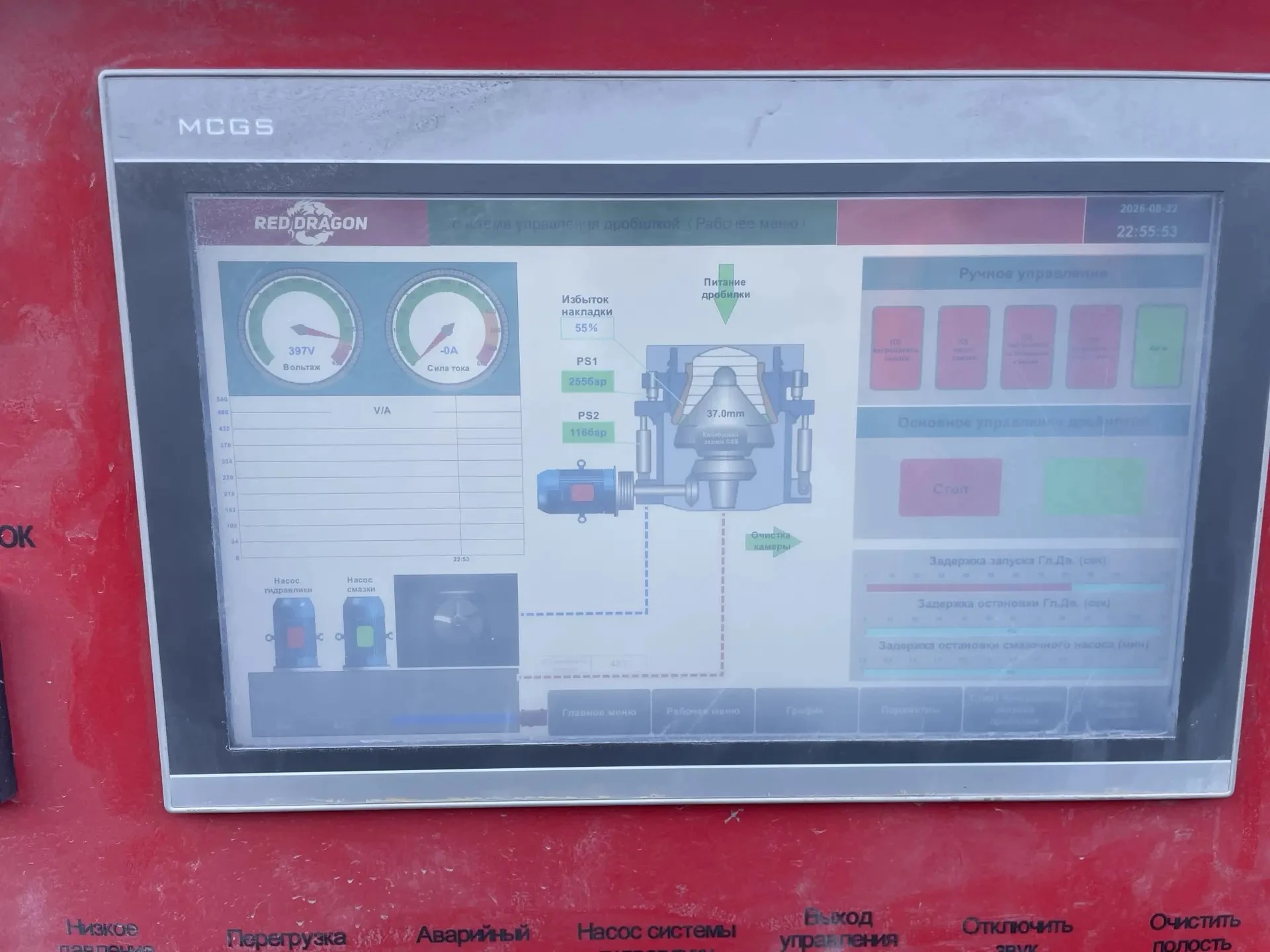

- Экран панели MCGS TPC1550Ni «выгорел» — в светлое время суток плохо видны отображаемые параметры
- Управление реализовано через внешнюю «мышку», тачскрин отсутствует
Рекомендация: Замена панели на аналогичную модель с тачскрином. Потребуется перезаливка проекта.
Проблема 1: Принципиальные электрические схемы на панель управления с частотными преобразователями отсутствуют.
Проблема 2:
- При попытке подключения к контроллеру Siemens S7-200 SMART через Ethernet выгрузить проект не удалось
- Контроллер защищён паролем (уровень защиты не ниже 3)
- Стандартные пароли не подошли
Рекомендация:
- Запросить у производителя актуальные электрические схемы
- Запросить исходный проект программы контроллера и пароль доступа
- При невозможности — проработать вопрос замены контроллера с перепрограммированием с нуля
Проблема:

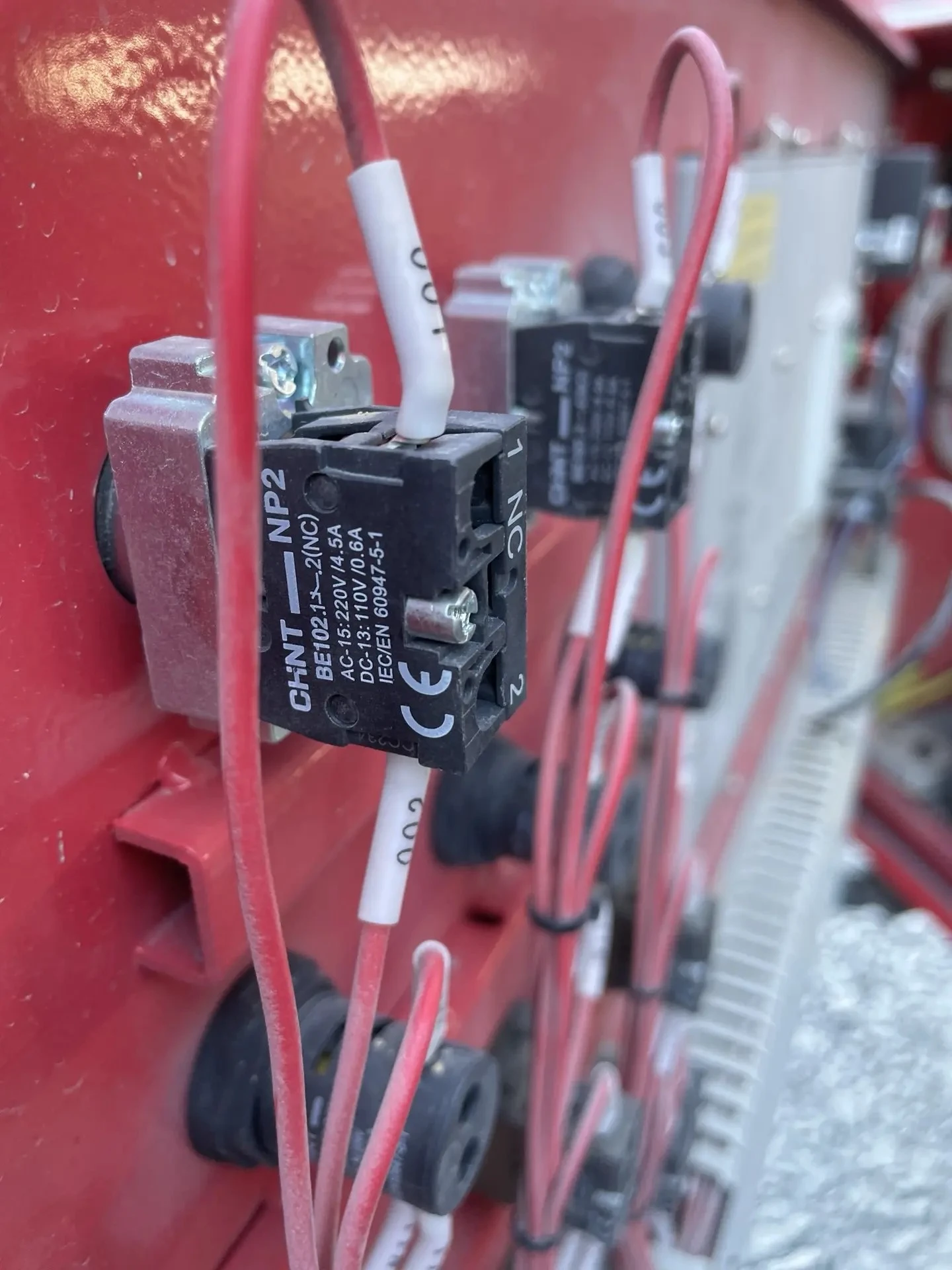

- На основной панели управления установлена кнопка аварийного останова CHINT NP2 NC
- Выявлен дребезг контакта — нестабильное электрическое соединение при вибрации
- Приводит к периодическим ложным срабатываниям и самопроизвольной остановке оборудования
Рекомендация: Замена кнопки на новую (CHINT NP2-BE101 или NP2-BE102). При замене проверить качество затяжки клемм.
Проблема:
- Проблесковые маячки и светодиодные прожекторы не работают
- Питание 24 В отсутствует / нестабильно
Рекомендация:
- Заменить маячки и прожекторы на модели с питанием 220 В переменного тока
- Выполнить пересборку схемы подключения напрямую от сети 220 В
4. Рекомендации по повышению надёжности
Для обеспечения бесперебойной работы оборудования и снижения времени простоя рекомендуется закупить в складской запас:
Дополнительно:
- Запросить у производителя исходный код программы для возможности восстановления и модификации логики работы
- Запросить принципиальные электрические схемы на все панели управления, включая ПЧ
5. Заключение
По итогам выездной диагностики установлено:
- Оборудование имеет ряд системных и схемотехнических недочётов, влияющих на надёжность и корректность работы
- Часть неисправностей устранена на месте (настройка реле давления, доработка схемы управления питателем, организация ручного управления вентилятором)
- Для полноценного восстановления работоспособности требуется замена датчиков, закупка резервных модулей и восстановление ультразвукового датчика
- Наиболее критичный вопрос — переход на частотный преобразователь вместо УПП для маслостанции
- Отсутствие принципиальных схем и программная блокировка контроллера делают невозможным полноценный анализ логики работы
Использованная документация, оборудование и инструменты:
- ПО Siemens: STEP 7-Micro/WIN SMART — попытка подключения к контроллеру Siemens S7-200 SMART
- Измерительное оборудование: эталонный манометр для настройки реле давления, цифровой мультиметр
- Документация: частично предоставленные электрические схемы объекта
- Фотофиксация: выполнена в процессе работ
