Как подобрать замену мотор-редуктору, если шильды стерты: реальный кейс с устройством разворота мешков
1. Вступление
В практике эксплуатации промышленного оборудования часто возникает ситуация, когда выход из строя критического компонента осложняется отсутствием документации на него. Шильды стерты, архивные записи утеряны, а единственным источником информации остаются чертежи общего вида и общие технические данные, когда-то предоставленные разработчиком системы управления.
Именно такая задача встала перед заказчиком, эксплуатирующим устройство разворота мешков на транспортерной ленте. В этой статье мы разберем реальный кейс подбора замены для трех сервоосей, покажем, как были восстановлены технические характеристики, и предложим два варианта решения проблемы — с использованием альтернативных компонентов и с восстановлением оригинальных заказных кодов Lenze.
2. Оборудование и условия эксплуатации

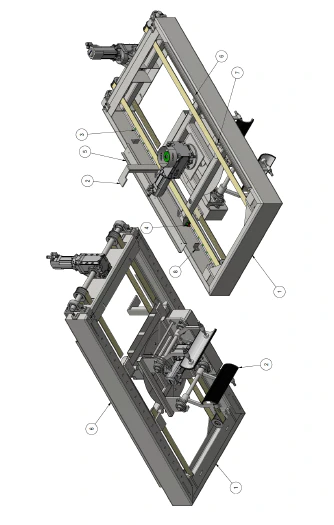

Устройство разворота представляет собой специализированную машину, предназначенную для позиционирования мешков на транспортерной ленте. Оборудование эксплуатируется в закрытом, огнеупорном и взрывобезопасном помещении, защищенном от прямого воздействия влаги.
Основные характеристики машины:
- Габариты (Д×Ш×В): 2260 × 1040 × 1000 мм
- Рабочая температура: от +5 до +40 °C
- Влажность: до 90% (без конденсации)
- Электропитание: 400 В, 50 Гц

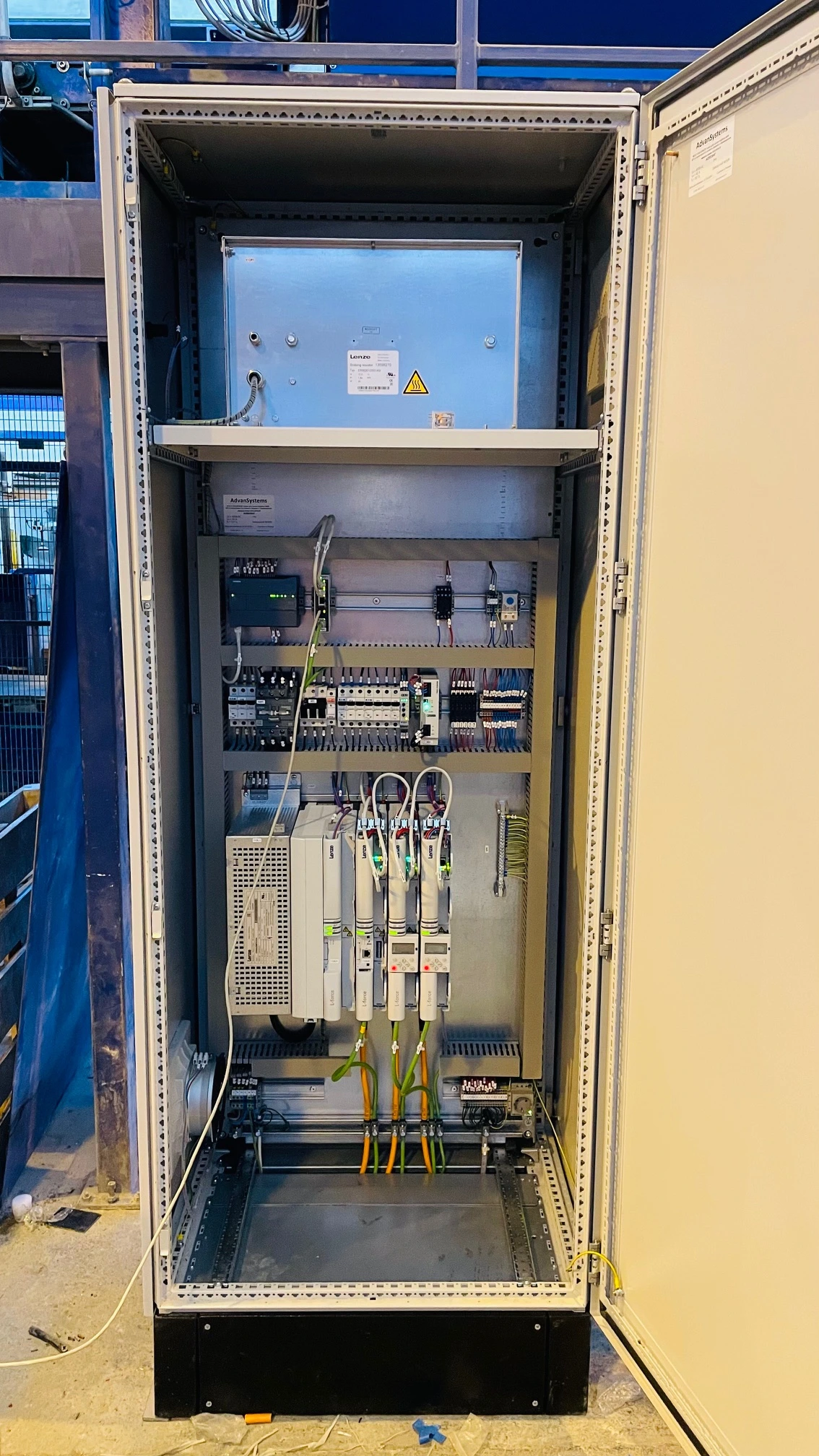

Система управления приводом построена на компонентах Lenze и включает три сервооси, каждая из которых отвечает за свою функцию:
| Ось | Функция | Мотор-редуктор | Двигатель | Мощность, кВт |
|---|---|---|---|---|

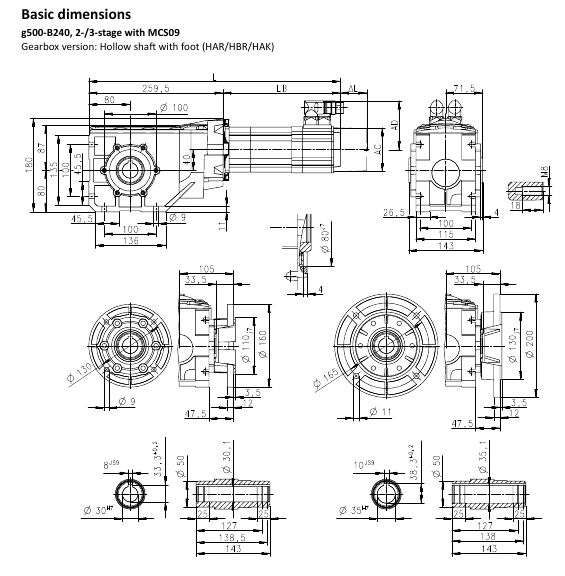

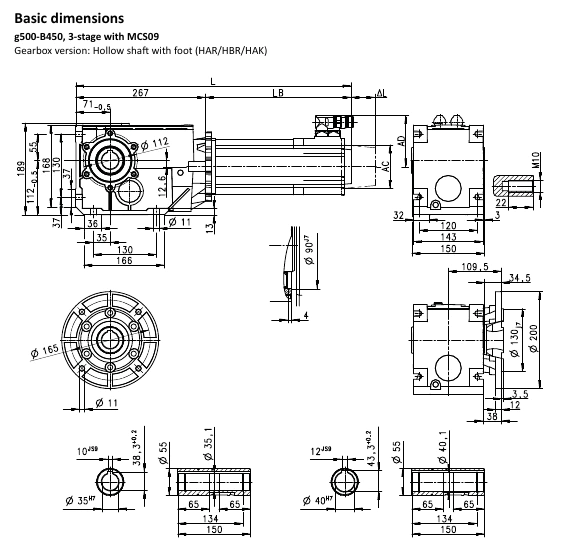

| X | Линейное перемещение | g500-B240 | MCS 09H41 | 1.6 |
| Y | Разворот (поворот) | g500-B450 | MCS 09H41 | 1.6 |

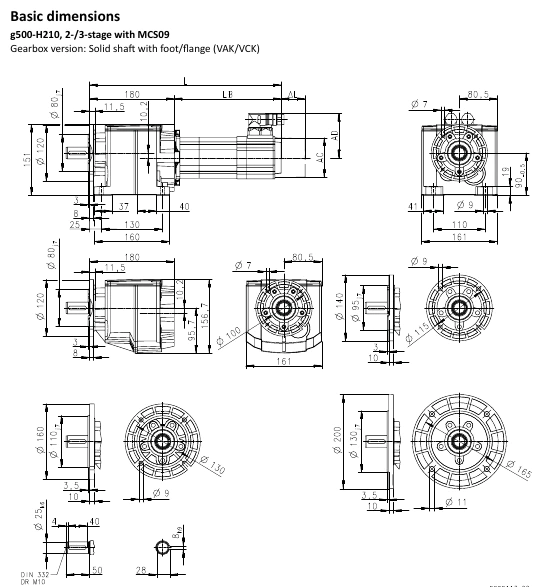

| Z | Привод захватов | g500-H210 | MCS 09D41 | 1.0 |

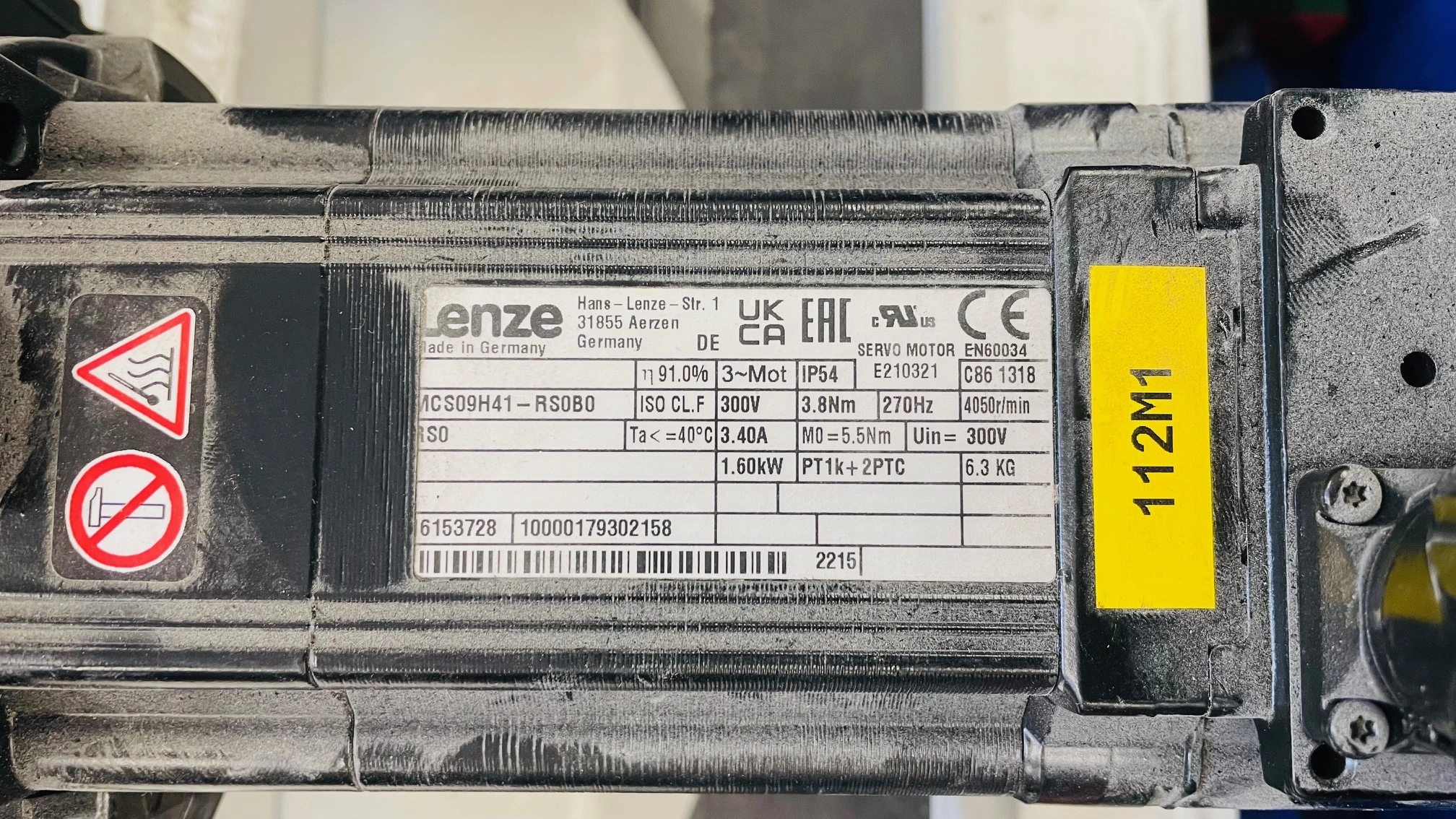

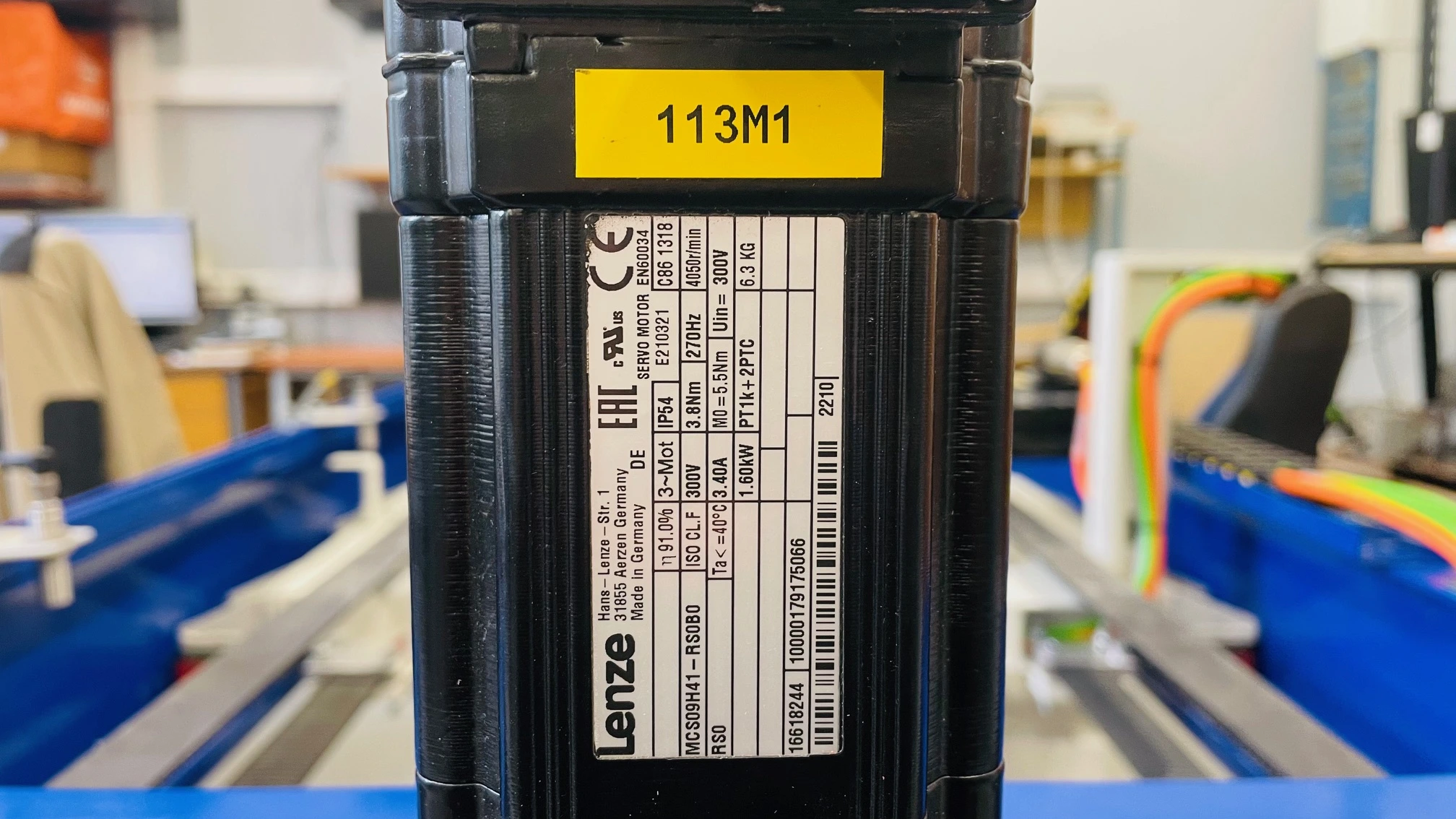

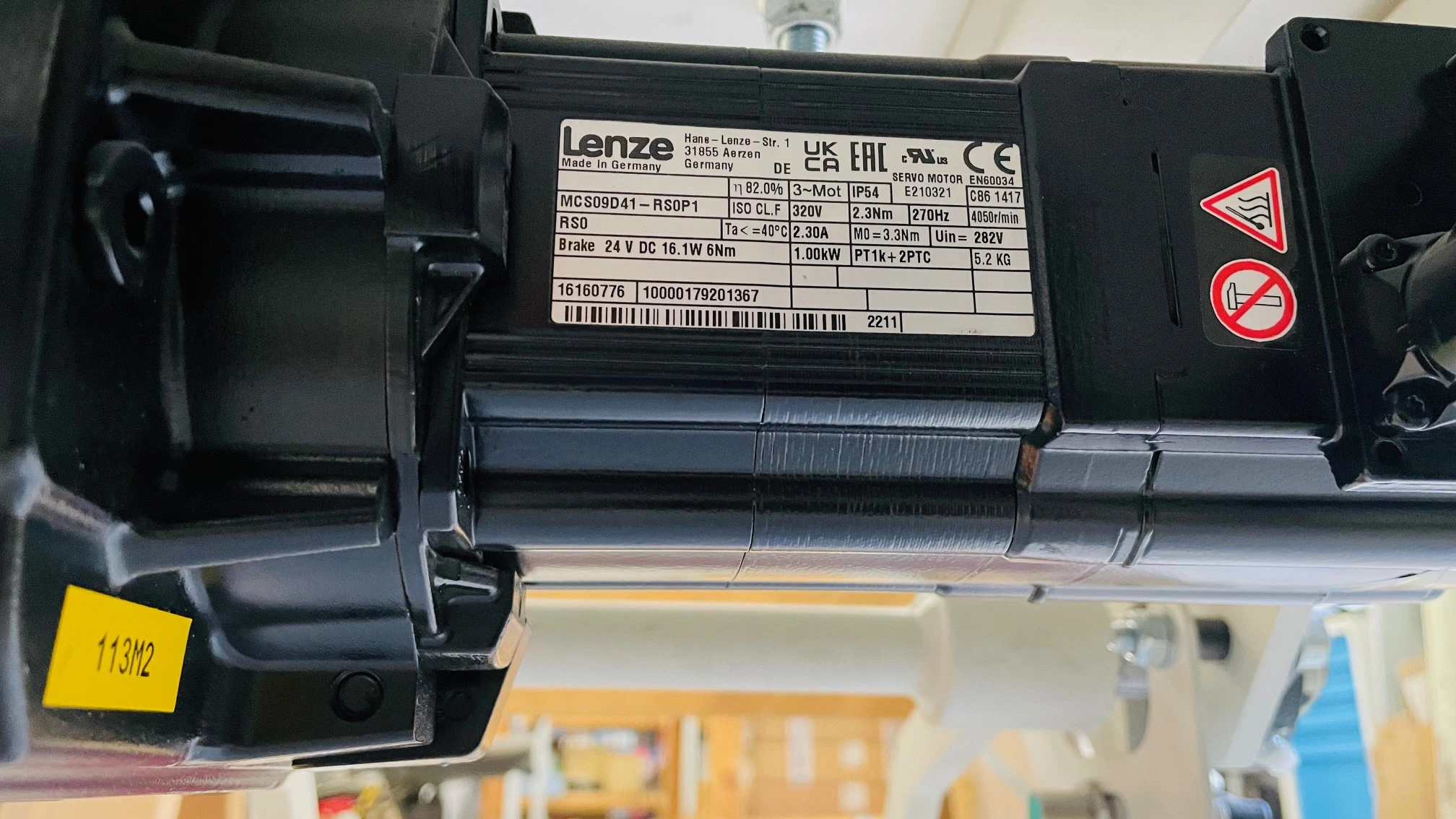

В процессе эксплуатации на всех трех агрегатах оказались затерты заводские шильды, что сделало невозможным прямой заказ оригинальных запасных частей по каталогу Lenze.
3. Восстановление технических характеристик
Поскольку шильды были утрачены, единственным источником данных осталась документация разработчика системы управления. В ней были указаны общие параметры каждого привода: тип редуктора, тип двигателя, передаточное число, моменты на валах, скорости и мощности.
На основе этих данных удалось восстановить полные технические характеристики для каждой оси:
- Редуктор: g500-B240 (конический)
- Двигатель: MCS 09H41
- Входная скорость (n1): 4050 об/мин
- Выходная скорость (n2): 211.6 об/мин
- Момент на вторичном валу (Mt): 69 Н·м
- Монтажное исполнение: C
- Передаточное число (i): 19.143
- Редуктор: g500-B450 (конический)
- Двигатель: MCS 09H41
- Входная скорость (n1): 4050 об/мин
- Выходная скорость (n2): 58.9 об/мин
- Момент на вторичном валу (Mt): 248 Н·м
- Монтажное исполнение: F
- Передаточное число (i): 68.788
- Редуктор: g500-H210 (цилиндрический)
- Двигатель: MCS 09D41
- Входная скорость (n1): 4050 об/мин
- Выходная скорость (n2): 72.9 об/мин
- Момент на вторичном валу (Mt): 122 Н·м
- Монтажное исполнение: F
- Передаточное число (i): 55.529
4. Первый путь — замена на альтернативные компоненты сторонних производителей
Параллельно с попыткой восстановить оригинальные коды Lenze, было проработано решение с использованием редукторов и серводвигателей стороннего производителя — бренда SZGH.
Основная задача при подборе альтернативы заключалась в пересчете передаточных чисел редукторов под альтернативный серводвигатель с номинальной скоростью 3000 об/мин (вместо исходных 4050 об/мин). При этом необходимо было сохранить выходные скорости и моменты на вторичном валу как минимум на уровне оригинальных значений.
4.1. Альтернативные редукторы

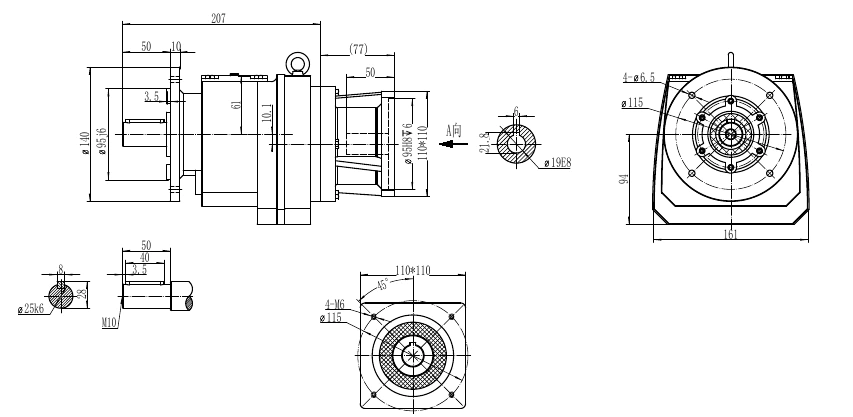

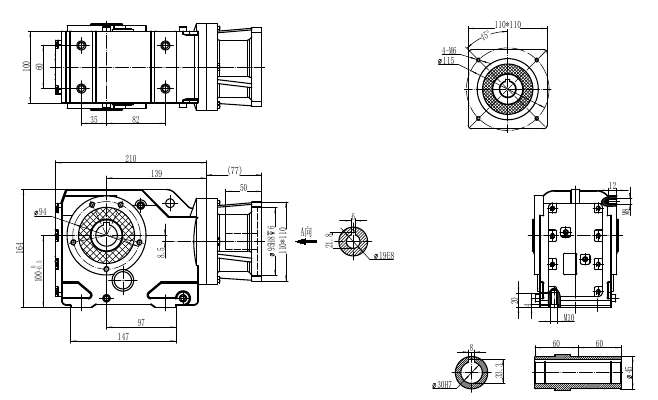

Для каждой оси были подобраны следующие альтернативные редукторы SEW-совместимой линейки (типоразмеры KA37, KAF47, RF37), которые обеспечивают запас по моменту и выходной скорости:
| Ось | Оригинальный редуктор | Альтернативный редуктор | n2 оригинал, об/мин | n2 альтернатива, об/мин | Mt оригинал, Н·м | Mt альтернатива, Н·м |
|---|---|---|---|---|---|---|
| X | g500-B240 / i=19.143 | KA37-13 / i=13 | 211.6 | 231 | 69 | 74.1 |
| Y | g500-B450 / i=68.788 | KAF47-46 / i=46 | 58.9 | 65.2 | 248 | 262.2 |
| Z | g500-H210 / i=55.529 | RF37-37 / i=37 | 72.9 | 81 | 122 | 140.6 |
Как видно из таблицы, альтернативные редукторы демонстрируют преимущество как по выходному моменту, так и по выходной скорости при условии использования двигателя с номинальной скоростью 3000 об/мин.

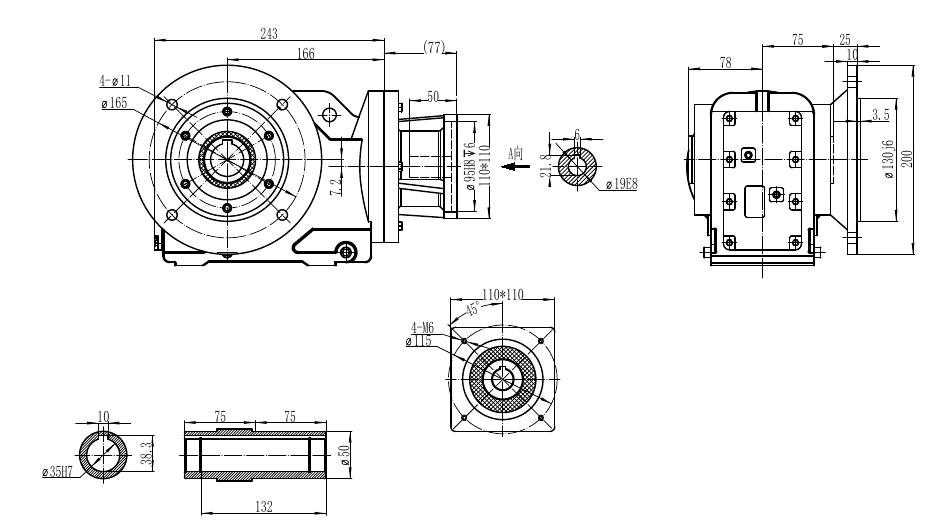

Ключевое замечание: альтернативные редукторы поставляются с адаптационными фланцами под серводвигатели SZGH. Это обеспечивает механическую совместимость без необходимости доработки посадочных мест в существующей конструкции машины.
4.2. Альтернативные серводвигатели SZGH

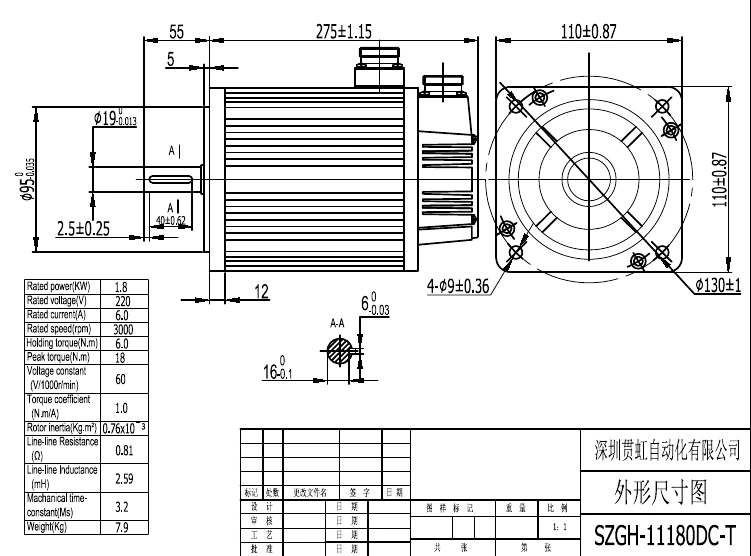

Совместно с редукторами предлагается использовать серводвигатели SZGH, специально подобранные по мощности под требуемые нагрузки:
| Модель | Мощность, кВт | Номинальная скорость, об/мин | Обратная связь | Тормоз |
|---|---|---|---|---|
| SZGH-11120DC-(H)-T | 1.2 | 3000 | Абсолютный энкодер 23 bit | Электромагнитный |
| SZGH-11180DC-(H)-T | 1.8 | 3000 | Абсолютный энкодер 23 bit | Электромагнитный |
Распределение по осям:
- Ось Z (момент 122 Н·м) — серводвигатель SZGH-11120DC-(H)-T мощностью 1.2 кВт.
- Оси X и Y (моменты 69 и 248 Н·м) — серводвигатель SZGH-11180DC-(H)-T мощностью 1.8 кВт.
4.3. Серводрайверы SZGH
Для управления альтернативными серводвигателями рекомендуется использовать серводрайверы серии SZGH-E7i30L, которые поддерживают абсолютные энкодеры (включая 23-bit) и протокол управления EtherCAT.
Важное ограничение: линейка SZGH не поддерживает протокол PROFINET. Это следует учитывать при интеграции в существующую систему автоматизации.
4.4. Организация управления: преобразователь протоколов
Поскольку существующая система управления построена на PROFINET (исходное оборудование Lenze поддерживает этот протокол), а драйверы SZGH работают по EtherCAT, для сопряжения предлагается использовать преобразователь протоколов KJ-Smart WL-PN-ECATM.
Это устройство выполняет функцию шлюза между PROFINET (master) и EtherCAT (slave), позволяя управлять новыми серводрайверами без кардинальной перестройки верхнего уровня управления.
5. Второй путь — восстановление оригинальных заказных кодов Lenze
Вторым вариантом развития событий стали переговоры с официальным представителем Lenze. На основании восстановленных технических характеристик (тип редуктора, двигателя, передаточное число, момент на валу, монтажное исполнение и посадочные размеры) была проведена работа с азиатским офисом Lenze по восстановлению оригинальных заказных кодов.
Результат: заказные коды на все три сервооси были успешно восстановлены. Получены спецификации на оригинальные сервооси Lenze с полным описанием всех компонентов.
Таким образом, у заказчика теперь есть возможность заказать оригинальные агрегаты Lenze, которые гарантированно соответствуют исходной конструкции.
6. Сравнительная таблица решений
| Параметр | Решение 1: SZGH (альтернатива) | Решение 2: Lenze (оригинал) |
|---|---|---|
| Доступность компонентов | Высокая (азиатский рынок) | Требует заказа у официального представителя |
| Механическая совместимость | Требует адаптационных фланцев | Полная (исходные посадочные места) |
| Программная совместимость | Требует преобразователь WL-PN-ECATM | Полная (исходные настройки инверторов) |
| Протокол управления | EtherCAT (через преобразователь) | PROFINET / EtherCAT (в зависимости от версии) |
| Обратная связь | Абсолютный энкодер 23 bit | OCT / резольвер (в зависимости от исполнения) |
| Срок поставки | Короткий (стандартные позиции) | Средний (под заказ) |
| Риски | Необходимость пусконаладки, интеграции | Минимальные (полная оригинальность) |
7. Рекомендации и выводы
- Экономически эффективный вариант с хорошей доступностью.
- Требует установки адаптационных фланцев и преобразователя протоколов.
- Подходит, если заказчик готов к небольшой модернизации системы управления.
- Полное соответствие исходной конструкции.
- Минимальные риски при интеграции.
- Подходит, если приоритетом является сохранение текущей архитектуры и исключение дополнительных пусконаладочных работ.
Заключение: даже в ситуации, когда заводские шильды утрачены, восстановление технических параметров возможно на основе документации разработчика. А наличие двух альтернативных решений позволяет заказчику выбрать оптимальный баланс между стоимостью, сроками и сложностью интеграции. В данном случае отработан как вариант с альтернативными компонентами SZGH, так и вариант с восстановлением оригинальных кодов Lenze. Окончательное решение остается за заказчиком.
