Настройка ПЧ ZONCN Z2400T для компрессора с СДПМ: кейс удалённого запуска

25 апреля 2026 | Автор: Алексей Жезлов

Предыстория

На предприятии ООО «МПК «Атяшевский» во время очередного пуска воздушного компрессора AEC-AA6-110A-AM произошёл отказ преобразователя частоты. На дисплее высветилась ошибка IE — неисправность платы управления. Наиболее вероятная причина — скачок напряжения в питающей сети.

Компрессор оснащён синхронным двигателем с постоянными магнитами (СДПМ) SK250M-110-8-S3000. Заказчик приобрёл новый преобразователь ZONCN Z2400T-132GY3, однако после установки компрессор либо не запускался, либо работал нестабильно. Предприятие обратилось ко мне.

Оборудование

Оборудование	Модель	Примечание
Компрессор	AEC-AA6-110A-AM	Воздушный, промышленный
Электродвигатель	SK250M-110-8-S3000	СДПМ
Преобразователь частоты	ZONCN Z2400T-132GY3	Новый, требовал настройки под СДПМ

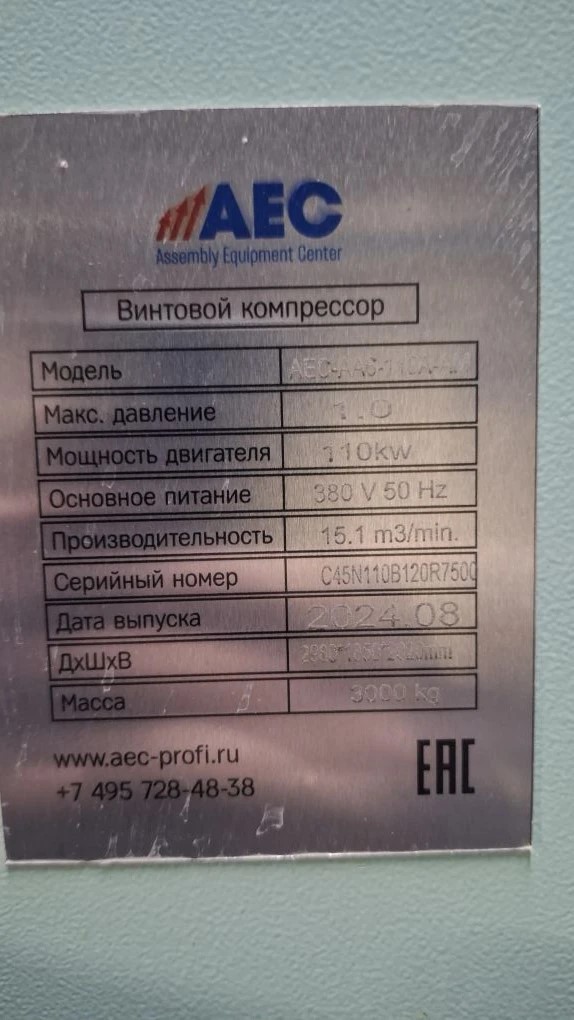

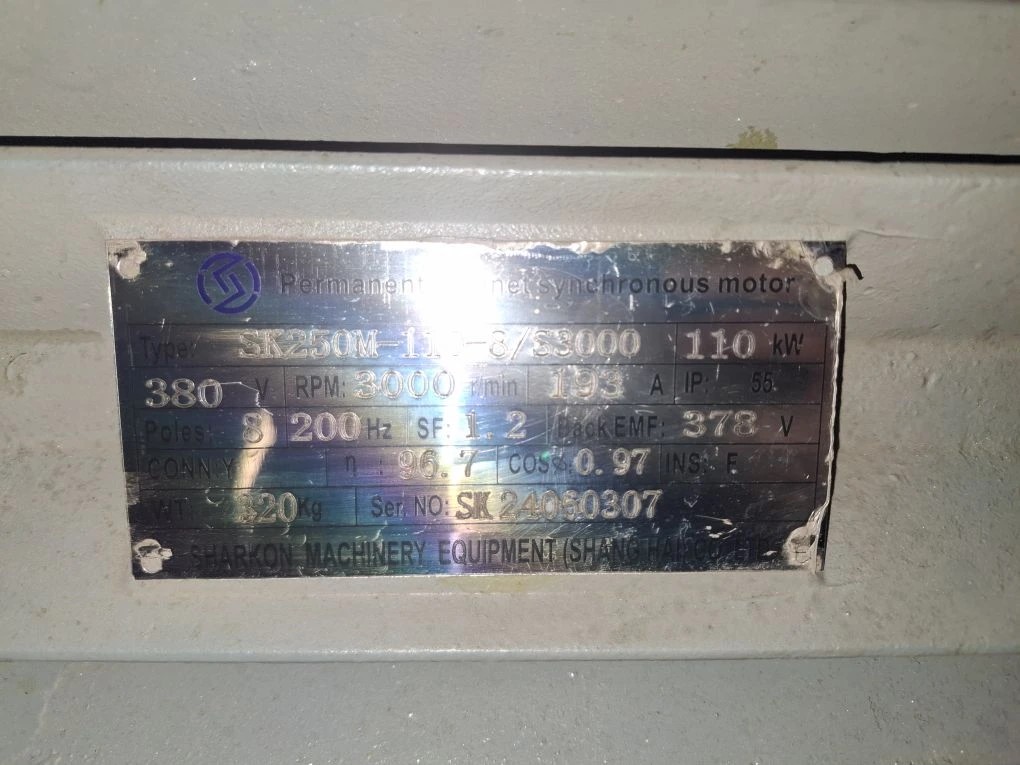

Шильды оборудования

Диагностика и решение

Я связался с производителем ПЧ — компанией ZONCN (zoncn.net), получил рекомендации по настройке для работы с СДПМ. После ввода параметров и выполнения статического автотюна был произведён тестовый запуск.

Видео: тестовый запуск после статического автотюна

Примечание: Таблица с точными параметрами настройки ПЧ не публикуется в открытом доступе. Если вы столкнулись с похожей задачей — напишите мне в бота, я предоставлю рекомендации под ваш двигатель и ПЧ.

Запуск в штатном режиме

После успешного теста компрессор был запущен в автоматическом режиме. Работа производилась удалённо, совместно с местным персоналом заказчика. Компрессорный агрегат отработал 72 часа без ошибок в штатном режиме.

Видео: штатная работа компрессора

Дополнительно: разгон до 240 Гц с ослаблением поля

Была реализована схема разгона компрессора до частоты 240 Гц с функцией ослабления поля. Это позволило обеспечить дополнительную производительность по воздуху в критических режимах.

Полезные материалы

Результат

Параметр	Результат
Статус	Запущен, работает штатно
Время непрерывной работы	72+ часов без ошибок
Формат работы	Удалённая настройка + местный персонал
Особенность	Разгон до 240 Гц с ослаблением поля
Экономия заказчика	Отсутствие выезда специалиста, минимальный простой

Выводы

Связь с производителем ПЧ — ZONCN предоставили необходимые рекомендации.
Статический автотюн СДПМ — корректно работает на Z2400T.
Удалённая настройка — возможна и эффективна при наличии грамотного персонала на стороне заказчика.
Ослабление поля — позволило расширить диапазон производительности компрессора.

Нужна помощь с настройкой ПЧ под СДПМ? Пишите: Telegram @Powtr4n_bot или MAX бот.

Часто задаваемые вопросы

Почему возник отказ преобразователя частоты? ▼

Наиболее вероятной причиной отказа преобразователя частоты стала перегрузка по напряжению в питающей электросети предприятия.

Какие шаги были предприняты для восстановления работы компрессора после замены преобразователя? ▼

Были выполнены следующие действия: получено руководство от производителя ПЧ компании ZONCN, настроены параметры преобразователя, проведён статический автотюнинг двигателя, произведена проверка работы компрессора и успешно завершён тестовый запуск.

Каким образом была обеспечена дополнительная производительность компрессора? ▼

Для увеличения производительности компрессора была применена функция ослабления магнитного поля (ослабление поля), позволяющая увеличить частоту вращения двигателя до 240 Гц.

Можно ли использовать схему разгона компрессора до высокой частоты самостоятельно, без помощи специалиста? ▼

Нет, самостоятельно реализовать подобную схему невозможно без наличия специализированного образования и опыта настройки приводов переменного тока, а также подробных рекомендаций от производителя преобразователя частоты.

Что означает ошибка IE на ПЧ ZONCN? ▼

Ошибка IE на ПЧ ZONCN означает неисправность платы управления. Наиболее частые причины: скачок напряжения, перегрев, дефект компонентов. Требуется диагностика и, как правило, замена платы управления.
