Как проверить б/у частотный преобразователь перед покупкой: чек-лист из 10 пунктов и реальный кейс

28 апреля 2026 | Автор: Алексей Жезлов

Введение: когда покупка б/у оправдана

Покупка бывшего в употреблении частотного преобразователя — это всегда компромисс между ценой и риском. Новый ПЧ на 5.5 кВт стоит 25-40 тысяч рублей, б/у можно найти за 8-15 тысяч. Но б/у ПЧ — это «кот в мешке», если не знать, что проверять.

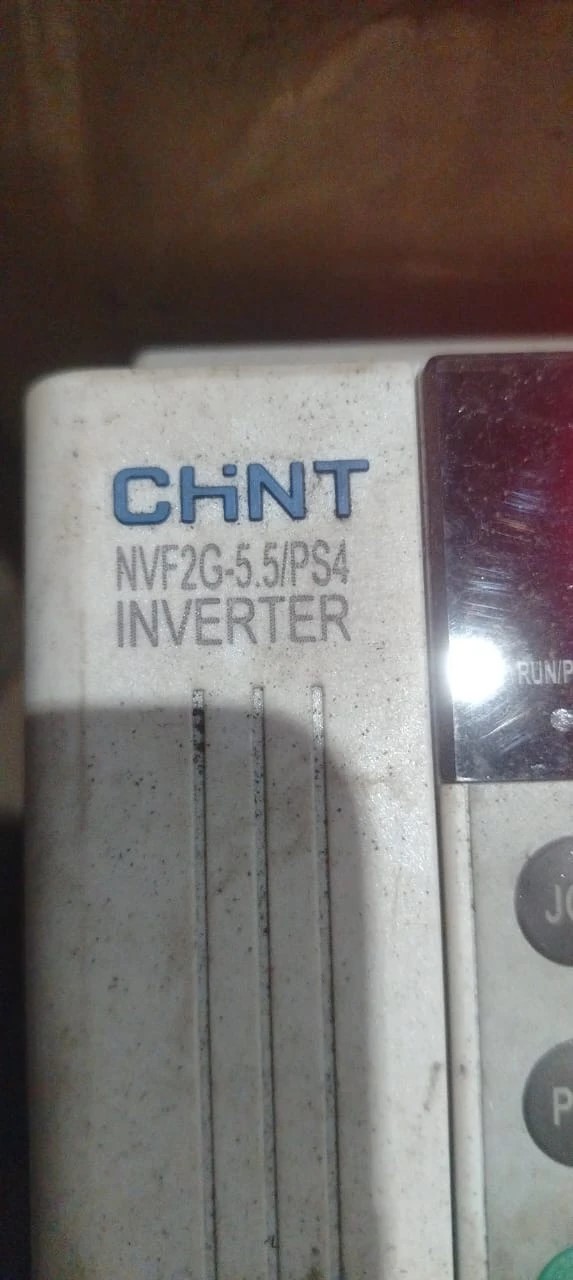

Реальный случай: CHINT NVF2G-5.5/PS4 — ошибка oC3

Исходная ситуация

Заказчик обратился с проблемой: ПЧ CHINT NVF2G-5.5/PS4 на приводе лебёдки-протяжки выдавал ошибку oC3. ПЧ запускался, но вращения привода не происходило.

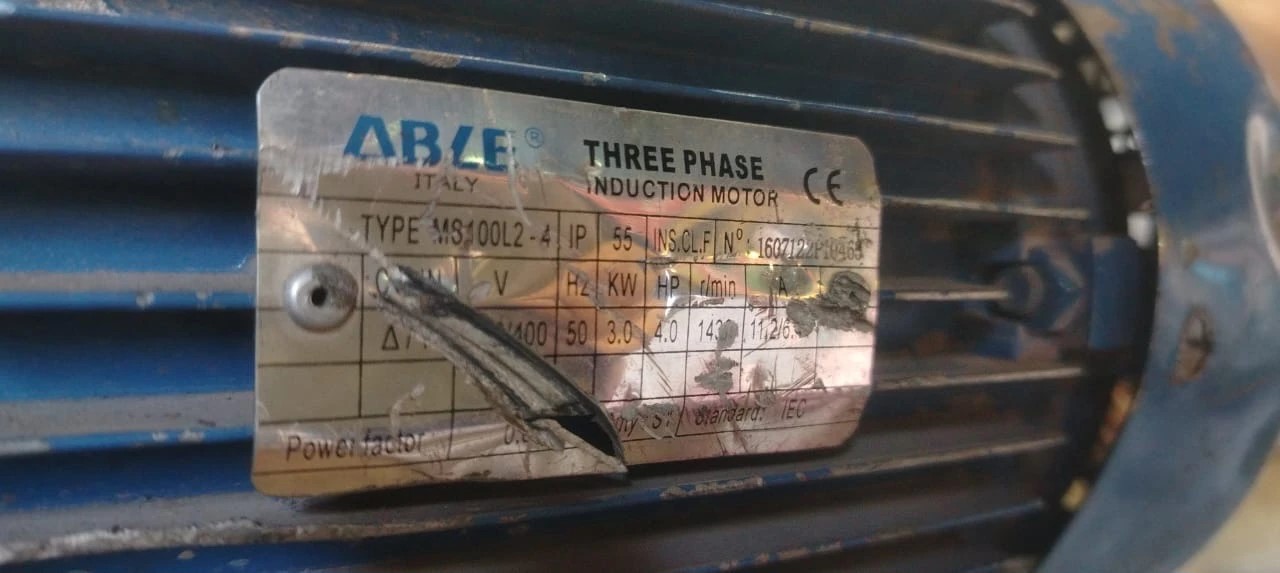

Шильдик двигателя ABLE MS100-L2-4 (3 кВт)

Диагностика

Двигатель исправен. При опросе персонала выяснилось — был скачок напряжения в питающей сети. Диагностика ПЧ подтвердила: неисправен один IGBT транзистор выходной фазы А.

Решение

Замена из наличия — Powtran PI500 5.5G3. ПЧ был сконфигурирован и протестирован.

Видео: тест Powtran PI500 после конфигурации

Чек-лист: 10 пунктов проверки б/у ПЧ перед покупкой

1. Внешний осмотр корпуса

Трещины, вмятины, следы ударов, ржавчина. Красный флаг: глубокая вмятина у платы.

2. Состояние клемм и разъёмов

Окисление, оплавление пластика. Красный флаг: оплавлен пластик на силовых клеммах.

3. Вентилятор охлаждения

Вращение от руки — свободно, без заеданий. Красный флаг: заклинен.

4. Дисплей и панель управления

Все сегменты горят, кнопки работают. Красный флаг: дисплей не включается.

5. Силовая часть — проверка тестером

Прозвонка диодов и IGBT мультиметром. Красный флаг: КЗ или обрыв.

6. Конденсаторы шины DC

Вздутие, подтёки, запах. Красный флаг: вздутые или потёкшие.

7. Включение без нагрузки

Подать питание, смотреть на дисплей. Красный флаг: ошибка при пустом выходе.

8. Пробный пуск с двигателем

Подключить исправный двигатель, запустить на 5-10 Гц, плавно до 50 Гц. Красный флаг: oC/OH/OU на холостом.

9. История ошибок

Зайти в параметры, посмотреть лог. Красный флаг: частые oC/OU/LU/OH.

10. Документация и серийный номер

Паспорт, читаемый шильдик. Красный флаг: затёрт или отсутствует.

Сводный чек-лист

№	Пункт проверки	Норма	Красный флаг
1	Внешний осмотр	Без трещин и вмятин	Глубокая вмятина у платы
2	Клеммы и разъёмы	Чистые, без оплавления	Оплавлен пластик
3	Вентилятор	Крутится свободно	Заклинен
4	Дисплей	Все сегменты горят	Не включается
5	Силовая часть	0.3-0.7 В на диодах	КЗ или обрыв
6	Конденсаторы	Без вздутий	Вздуты или потёкшие
7	Включение без нагрузки	Нет ошибок	Ошибка при пустом выходе
8	Пуск с двигателем	Ровный шум, нет ошибок	oC/OH/OU на холостом
9	История ошибок	Чисто или редкие ошибки	Частые oC/OU/LU/OH
10	Документы и шильдик	Читаемый, есть паспорт	Затёрт или отсутствует

Когда НЕ стоит покупать б/у

Более 2 красных флагов из чек-листа — отказ от покупки
Следы ремонта (не заводская пайка)
Отсутствие возможности проверить под нагрузкой
Цена выше 70% от нового

Вывод

Покупка б/у ПЧ может быть выгодной, если подойти к ней с холодной головой и мультиметром.

Нужна помощь с диагностикой или подбором ПЧ? Пишите: Telegram @Powtr4n_bot или MAX бот.

Часто задаваемые вопросы

Какие признаки указывают на неисправности б/у частотного преобразователя? ▼

Основные красные флаги при проверке б/у ПЧ: глубокие вмятины на плате, окисление и оплавление пластиков, заклинивание вращающихся элементов, дисплей не включается, короткие замыкания или обрывы, вздутия и подтеки конденсаторов, ошибки при работе без двигателя, отсутствие документации и серийного номера.

Как правильно оценить состояние б/у частотного преобразователя перед покупкой? ▼

Оценивать нужно визуально внешний вид, осмотреть клеммы и разъемы, убедиться в исправности вентилятора охлаждения, проверить дисплей и панель управления, протестировать силовую часть тестером, внимательно изучить состояние конденсаторов DC-шины, провести пробный пуск с подключенным двигателем, проанализировать историю ошибок, проверить наличие паспортной таблички и документов.

Почему нельзя покупать б/у преобразователь с большим количеством красных флагов? ▼

Большое количество красных флагов свидетельствует о значительных повреждениях и риске скрытых дефектов, что делает покупку небезопасной и невыгодной. Лучше отказаться от такого устройства во избежание дорогостоящих поломок и потери времени на ремонт.

Можно ли избежать проблем при покупке б/у частотного преобразователя? ▼

Да, следуя подробному чек-листу проверок и обращая внимание на каждый пункт, можно значительно снизить риски и минимизировать вероятность приобретения неисправного оборудования. Правильная диагностика и внимательное отношение помогут сделать разумную покупку.

Что делать, если б/у ПЧ оказался неисправным после покупки? ▼

Если вы уже купили неисправный ПЧ, обратитесь к специалисту для диагностики. Часто ремонт обходится дешевле покупки нового устройства. Я выполняю диагностику и восстановление частотных преобразователей — свяжитесь через бота для консультации.
