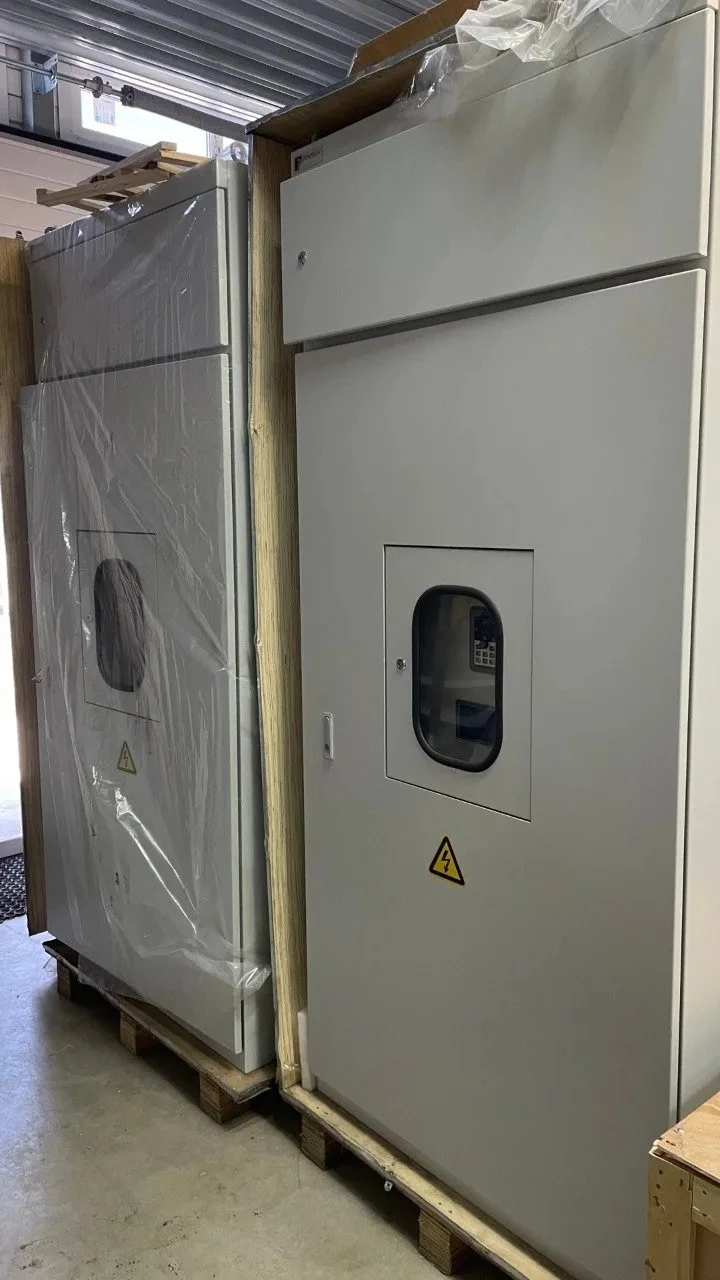

Преобразователи частоты PS500 400 кВт — шкафное исполнение, в наличии
Шкафные ПЧ PS500 на базе PI500 400G3. В наличии 4 единицы. Оборудование находится в Королёве (Московская область). Цена договорная.
Основные параметры
| Модель | PS500 400G3 (на базе PI500 400G3) |
|---|---|
| Мощность | 400 кВт (двигатели до 450 кВт для лёгких режимов) |
| Номинальный выходной ток | 725 А |
| Напряжение питания | 3×380 В (-15% … +10%) |
| Перегрузочная способность | 150% — 1 мин, 180% — 2 сек |
| Диапазон частот | 0–300 Гц (векторный), 0–3200 Гц (V/f) |
| Стартовый момент | 0.5 Гц / 150% (без датчика скорости) |
| Степень защиты | IP54 |
| Габариты (В×Ш×Г) | 2200×1000×820 мм |
| Срок службы | не менее 7 лет |
| Номинальное напряжение | 3×380 В (-15% … +10%) |
| Частота входного напряжения | 50/60 Гц |
| Система управления | DSP + векторный инвертор |
| Метод управления | V/f, векторный без PG (SVC), векторный с PG (VC) |
| Время ускорения/торможения | 0.0–6500.0 с (прямая или S-образная кривая) |
| Режим кривой V/f | линейная, квадрат, степень m, пользовательская |
| Торможение постоянным током | 0.0 Гц … макс. частоты, 0.0–100.0 с, 0.0–100.0% |
| Толчковое регулирование | 0.00 Гц … макс. частоты, 0.0–6500.0 с |
| Многоскоростной режим | до 16 скоростей |
| Встроенный PID | замкнутая система контроля давления, расхода |
| AVR | автоматическое поддержание выходного напряжения |
| Ограничение крутящего момента | автоматическое ограничение для предотвращения отключения |
| Общая шина постоянного тока | поддерживается |
| Быстрое ограничение тока | снижение вероятности перенапряжения |
| Регулирование синхронизации | 0–6500 мин |
| Сброс неисправности | автоматический или ручной |
| Аналоговый выход | 2 × 0–10V / 0–20mA (16 сигналов) |
| Дискретные входы/выходы | 8 DI, 2 DO, 1 реле |
| Аналоговые входы | 3 AI (0–10V или 0–20mA) |
| Интерфейсы | RS485 (Modbus RTU), опционально Profibus DP, EtherNet |
| Защиты | перенапряжение, перегрузка, перегрев, КЗ, обрыв фазы, замыкание на землю, ошибка связи |
| Индикация температуры IGBT | есть |
| Управление вентилятором | настраиваемое |
| Мгновенный перезапуск | <15 мс — непрерывная работа, >15 мс — автоподхват скорости |
| Копирование параметров | загрузка/выгрузка через панель OLED |
| Блокировка клавиш | выборочная блокировка |
| Температура окружающей среды | -10 … +40 °C (с понижением мощности до +50 °C) |
| Температура хранения | -20 … +65 °C |
| Влажность | <90% без конденсата |
| Вибрация | <5.9 м/с² (0.6g) |
| Высота над уровнем моря | <1000 м без понижения, >1000 м — понижение 1% на 100 м |
| Стандарты | IEC61800-5-1 (безопасность), IEC61800-3 (EMC) |
| Охлаждение | принудительное воздушное |

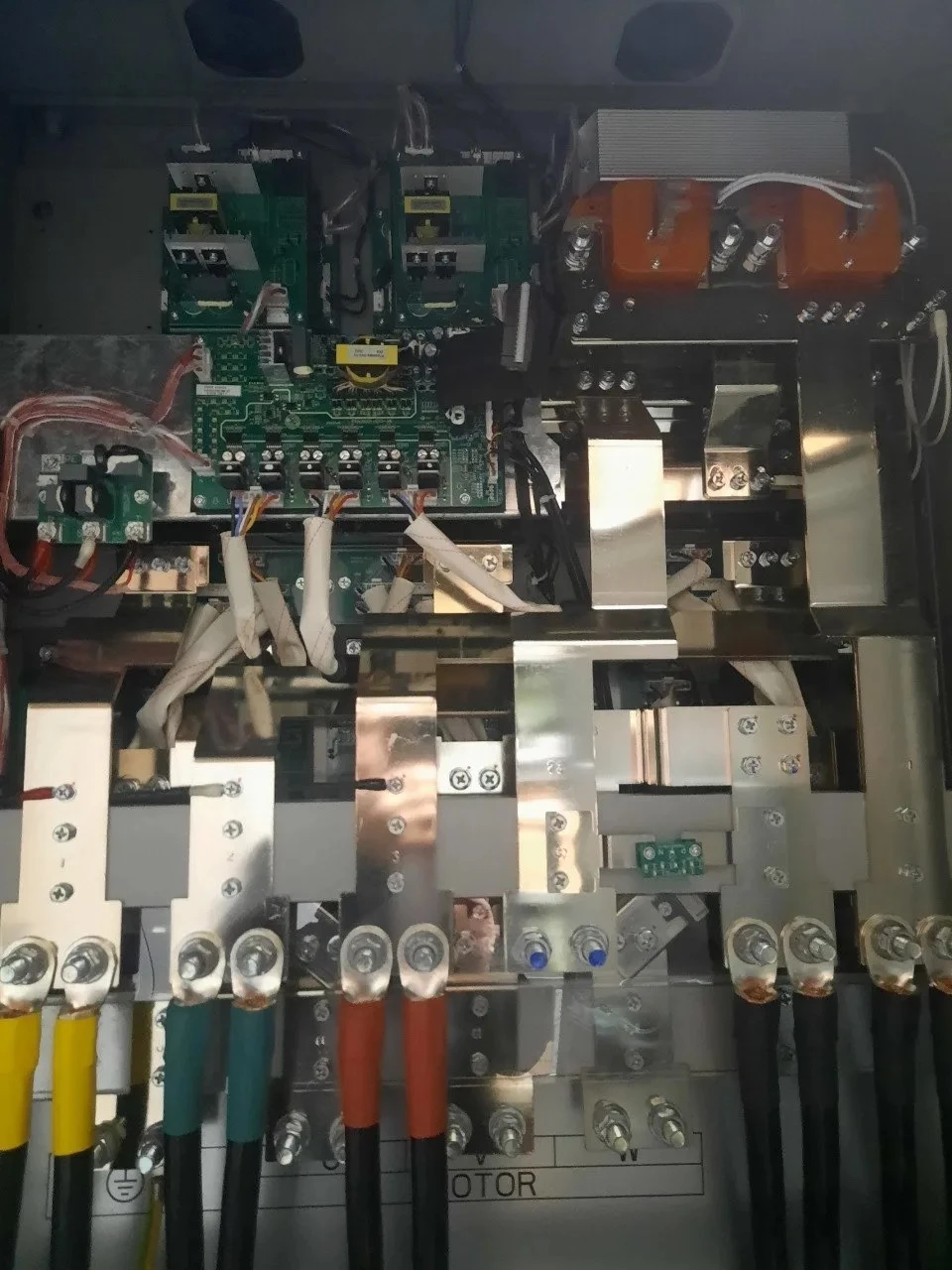

Комплектация шкафа

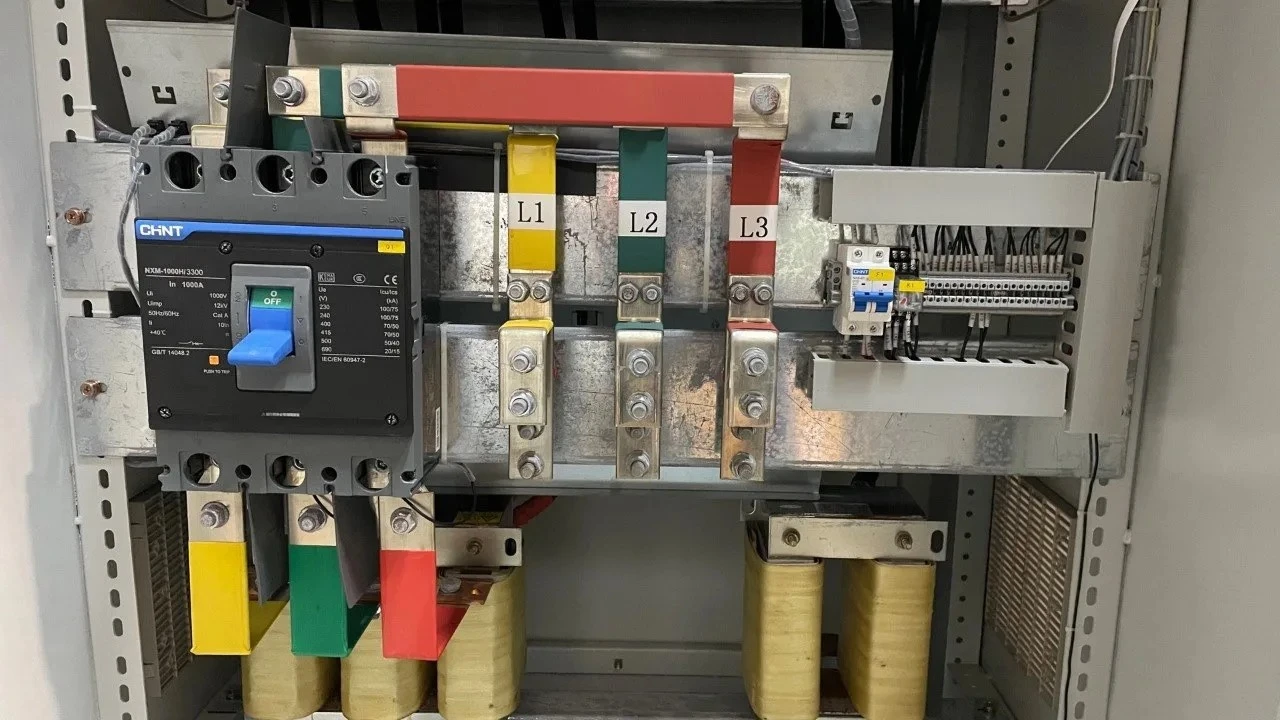

| Вводной автомат | CHNT NXM-1000H/3300 (1000 А, Ui 1000В, Uimp 12кВ) |
|---|---|
| Сетевой реактор (входной) | Shanghai SUDUN ACL-1000-CU (400В, 1000А, класс F, падение 4.4В) |
| Реактор в звене постоянного тока | Shanghai SUDUN DCL-100-5%-CU (400В, 1000А, класс F, падение 10.5В) |
| Моторный дроссель | отсутствует (при необходимости доукомплектуем) |
| Мониторинг температуры | DWP-5200 (2 канала PT100/PT1000 для двигателя и подшипников) |
| Дискретные входы | +2 платы расширения дискретных входов |
Почему важны реакторы и дроссели?
Входной сетевой реактор защищает ПЧ от скачков напряжения и гармонических искажений со стороны питающей сети, продлевая срок службы конденсаторов звена постоянного тока.
Реактор в звене постоянного тока сглаживает пульсации выпрямленного напряжения, улучшает коэффициент мощности и снижает нагрузку на конденсаторы, что особенно важно при работе мощного оборудования на предельных режимах.
Области применения
Тяжёлые режимы (двигатели до 400 кВт): компрессоры, конвейеры, центрифуги
Лёгкие режимы (двигатели до 450 кВт): насосы, вентиляторы
Лёгкие режимы (двигатели до 450 кВт): насосы, вентиляторы
Документация
Контакты
Бот в Telegram: @Powtr4n_bot
Бот в MAX: MAX бот
Телефон: +7 (958) 248-42-45
Email: zhezlof@gmail.com
Бот в MAX: MAX бот
Телефон: +7 (958) 248-42-45
Email: zhezlof@gmail.com
Часто задаваемые вопросы
На какие двигатели рассчитан этот ПЧ?
Для тяжёлых механизмов (компрессоры, конвейеры) — до 400 кВт. Для насосов и вентиляторов допустима нагрузка до 450 кВт благодаря запасу по току.
Какие типы управления поддерживает ПЧ?
Векторное без обратной связи (SVC), V/f-управление, векторное с обратной связью по энкодеру (VC). Есть встроенный ПИД-регулятор.
Нужна ли пусконаладка?
Да, я предлагаю услуги по шеф-монтажу и пусконаладке в любой точке России. Подключение, настройка параметров под вашу задачу.
Где находится оборудование?
Оборудование находится в Королёве, Московская область. Возможна отправка в любой регион России.
